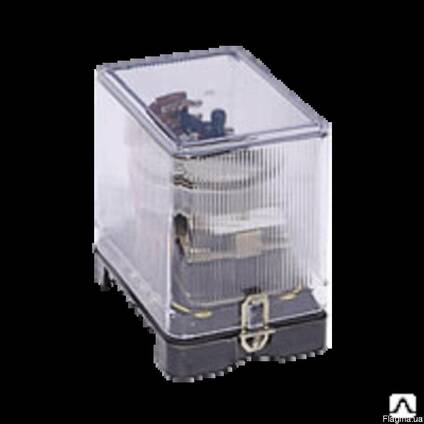

Реле времени РВ 133 УХЛ4

Реле времени РВ 133 УХЛ4
Реле времени РВ 133 УХЛ4
Розница: 3 450 руб/штука
Оптом: 3 450 руб/штука
Кобец Сергей Анатолиевич, менеджер
на Флагма с 8 июня 2009
Продам

Реле времени серии РВ на напряжение 110В и 220В

Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ 100) и переменном оперативном (серии РВ 200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.

Анатолий

Условия эксплуатации
Климатическое исполнение и категория размещения по ГОСТ 15150-69 - УХЛ4, O4;

Реле предназначены для работы в следующих условиях: температура окружающего воздуха - от - 40 °С до 55 °С; внешние воздействующие факторы для группы механического исполнения М39 по ГОСТ 17516.1-90, при этом реле должны быть также устойчивыми к воздействию многократных ударов с ускорением 3 g; высота над уровнем моря не более 2000 м.

Технические данные
Основные параметры приведены в таблице 1.

Абсолютная величина разброса времени срабатывания реле не превосходит:

0,06 с - в реле с пределами уставок от 0,1 до 1,3 с;
0,12 с - в реле с пределами уставок от 0,25 до 3,5 с;
0,34 с - в реле с пределами уставок от 0,5 до 9 с;
1,0 с - в реле с пределами уставок от 1 до 20 с.
Время срабатывания контакта мгновенного действия не более 0,08 с.

Время возврата подвижных частей в исходное положение не более 0,15 с.

Время замкнутого состояния скользящих контактов (при срабатывании реле) находится в пределах:

- в реле с пределами уставок от 0,1 до 1,3 с;
0,1-0,4 с - в реле с пределами уставок от 0,25 до 3,5 с;
0,25-0,75 с - в реле с пределами уставок от 0,5 до 9 с;
0,6-1,6 с - в реле с пределами уставок от 1 до 20 с.
Контакты реле (кроме скользящего) способны коммутировать электрическую нагрузку при напряжении от 24 до 250 В, мощностью:

100 Вт при токе не более 1А - в цепи постоянного тока с индуктивной нагрузкой (t = 0,005 с);

400 ВА при токе не более 5А - в цепи переменного тока (cos j = 0,4) или 500 ВА (cos j = 0,5).

Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью.

В замкнутом состоянии срабатывающие с выдержкой времени контакты реле допускают длительное протекание по ним тока до 5А, контакты мгновенного действия - тока до 3А.

Механизм реле выдерживает 5000 срабатываний на максимальной уставке времени срабатывания без повреждений при отсутствии нагрузки на контактах, в том числе 2000 срабатываний с электрической нагрузкой на контактах.

Габаритные размеры не более 67 х 128 х 110 мм.

Масса реле - не более 1,5 кг, масса выпрямительного устройства типа ВУ 200 - не более 0,5 кг.

Конструкция
Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха
